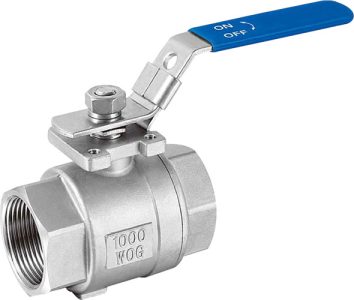

Válvula de
bola roscada
Productos de válvulas
2PC almohadilla de montaje
válvula de bola
de puerto completo
extremo roscado
HPL-2IM
Características
- Rosca de tubo conforme a ANSI B2. 1, BS 21- 1973, DIN 259/2999, ISO 228
- Vástago antiexplosión/Puerto completo
- Cuerpo y tapa de fundición a la cera perdida

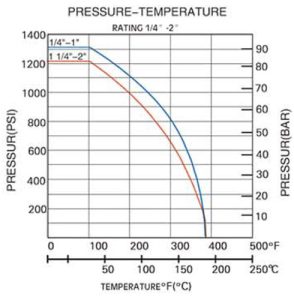

- 1000 PSI (69 BAR) W.O.G.
- Material: ASTM-A351-CF8, ASTM-A351-CF8M, ASTM-A216-WCB
- Opción:
dispositivo de bloqueo
Asa ovalada
Asa de ala - ISO 5211 Almohadilla de montaje

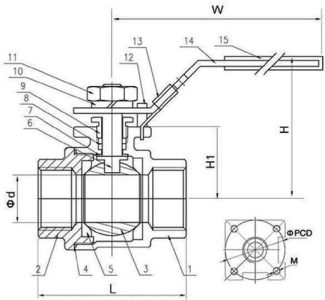

| Artículo | Piezas | CANT. | Material | |
| HPL-2IM | HPL-2IM-C | |||
| 1 | Cuerpo | 1 | ASTM-A351-CF8M | ASTM-A216-WCB |
| 2 | Tapa | 1 | ASTM-A351-CF8M | ASTM-A216-WCB |
| 3 | Bola | 1 | ASTM-A351-CF8M | ASTM-A351-CF8M |
| 4 | Junta de unión | 1 | PTFE | PTFE |
| 5 | Asiento de bola | 2 | PTFE | PTFE |
| 6 | Vástago | 1 | AISI 316 | AISI 316 |
| 7 | Arandela de empuje | 1 | PTFE | PTFE |
| 8 | Empaquetadura del vástago | 2 | PTFE | PTFE |
| 9 | Tuerca del prensaestopas | 1 | AISI 304 | AlSI 304 |
| 10 | Arandela del vástago | 1 | AlSI 304 | AISI 304 |
| 11 | Tuerca del vástago | 1 | AISI 304 | AISI 304 |
| 12 | Pasador de tope | 1 | AlSI 304 | AISI 304 |
| 13 | Dispositivo de bloqueo | 1 | AISI 304 | AISI 304 |
| 14 | Empuñadura | 1 | AlSI 304 | AISI 304 |
| 15 | Tapa de plástico | 1 | Plástico | Plástico |
Dimensiones (Unidad: mm)
| Talla | L | φd | H1 | φPCD | M | H | W |
|---|---|---|---|---|---|---|---|
| 1/4" | 49 | 11.6 | 23.5 | 36 | M5 | 58 | 95 |
| 3/8" | 49 | 12.7 | 23.5 | 36 | M5 | 58 | 95 |
| 1/2" | 57 | 15 | 26.5 | 36 | M5 | 60 | 95 |
| 3/4" | 65 | 20 | 31 | 36 | M5 | 60 | 110 |
| 1" | 78 | 25 | 36 | 42 | M5 | 73 | 135 |
| 1-1/4" | 90.5 | 32 | 42 | 42 | M5 | 80 | 135 |
| 1-1/2" | 105 | 38 | 51 | 50 | M6 | 93 | 168 |
| 2" | 127 | 50 | 60 | 50 | M6 | 103 | 168 |
