Válvula de
bola roscada
Productos de válvulas

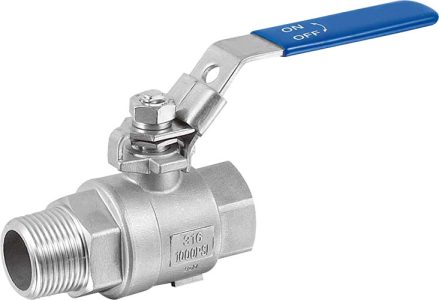

2PC válvula de bola
de puerto completo extremo roscado
HPL-2NF
Características
- Rosca según ANSI B2.1, BS 21-1973, DIN 259/2999, ISO 228/li>
- Vástago antiexplosión/Puerto completo/li>
- Cuerpo y tapa de fundición a la cera perdida/li>
- 1000 PSI (69 BAR) W.O.G./li>
- Material ASTM-A351-CF8, ASTM-A351-CF8M, ASTM-A216-WCB/li>
- Opción:
dispositivo de bloqueo
Asa ovalada
Asa de ala

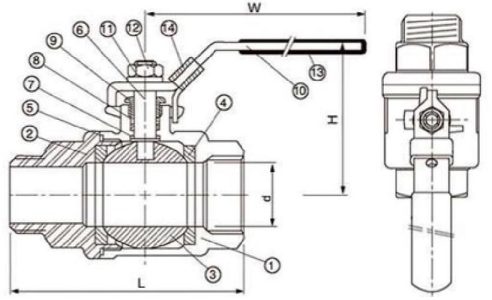

| Artículo | Piezas | CANT. | Material | |
| HPL-2NF | HPL-2NF-C | |||
| 1 | Cuerpo | 1 | ASTM-A351-CF8M | ASTM-A216-WCB |
| 2 | Tapa | 1 | ASTM-A351-CF8M | ASTM-A216-WCB |
| 3 | Bola | 1 | ASTM-A351-CF8M | ASTM-A351-CF8M |
| 4 | Asiento de bola | 2 | PTFE | PTFE |
| 5 | Junta de unión | 1 | PTFE | PTFE |
| 6 | Vástago | 1 | AlSI 316 | AISI 316 |
| 7 | Arandela de empuje | 1 | PTFE | PTFE |
| 8 | Empaquetadura del vástago | 2 | PTFE | PTFE |
| 9 | Tuerca del prensaestopas | 1 | AISI 304 | AISI 304 |
| 10 | Empuñadura | 1 | AlSI 304 | AISI 304 |
| 11 | Arandela elástica | 1 | AISI 304 | AISI 304 |
| 12 | Tuerca del vástago | 1 | AISI 304 | AlSI 304 |
| 13 | Tapa de plástico | 1 | Plástico | Plástico |
| 14 | Dispositivo de bloqueo | 1 | AISI 304 | AISI 304 |
Dimensiones (Unidad: mm)
| Nominal Talla |
d | L | H | W |
| 1/4" | 11.6 | 63 | 48 | 95 |
| 3/8" | 12.7 | 63.5 | 48 | 95 |
| 1/2" | 15 | 74 | 52 | 95 |
| 3/4" | 20 | 82 | 56 | 110 |
| 1" | 25 | 98.5 | 70 | 135 |
| 1-1/4" | 32 | 112.4 | 75 | 135 |
| 1-1/2" | 38 | 126.4 | 87 | 147 |
| 2" | 50 | 151.7 | 95 | 165 |
