Válvula de
bola roscada
Productos de válvulas

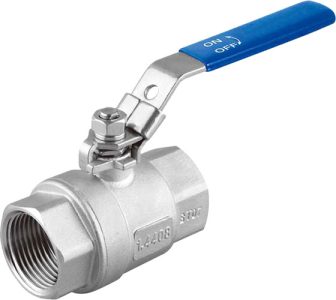

2PC válvula de bola
de puerto completo extremo roscado
Versión económica
HPL-2E
Características
- Rosca de tubo conforme a ANSI B2.1, BS 21-1973, DIN 259/2999, ISO 228
- Vástago antiexplosión/Puerto completo

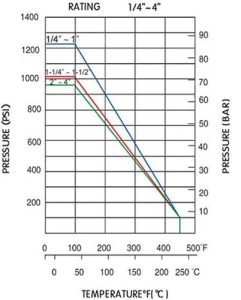

- 1000PSI (69 BAR) W.O.G.
- Material: ASTM-A351-CF8, ASTM-A351-CF8M
- Opción:
dispositivo de bloqueo
Asa ovalada
Asa de ala

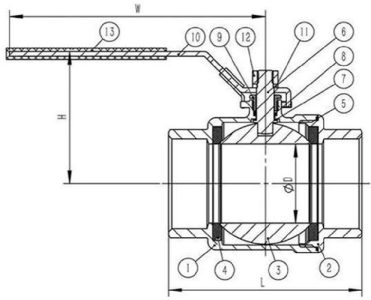

| Artículo | Piezas | Material | CANT. |
| 1 | Cuerpo | ASTM-A351-CF8M | 1 |
| 2 | Tapa | ASTM-A351-CF8M | 1 |
| 3 | Bola | ASTM-A351-CF8M | 1 |
| 4 | Vástago | PTFE | 2 |
| 5 | Asiento de bola | PTFE | 1 |
| 6 | Arandela de empuje | AISI 316 | 1 |
| 7 | Tuerca del prensaestopas | PTFE | 1 |
| 8 | Empaquetadura del vástago | PTFE | 2 |
| 9 | Junta de unión | AISI 304 | 1 |
| 10 | Empuñadura | AISI 304 | 1 |
| 11 | Arandela del vástago | AlSI 304 | 1 |
| 12 | Tuerca del vástago | AlSI 304 | 1 |
| 13 | Tapa de plástico | Plástico | 1 |
Dimensiones (Unidad: mm)
| Talla | D | L | H | W |
| 1/4" | 11.6 | 49.0 | 48.0 | 95.0 |
| 3/8" | 12.7 | 49.0 | 48.0 | 95.0 |
| 1/2" | 15.0 | 57.0 | 48.5 | 95.0 |
| 3/4" | 20.0 | 65.0 | 54.5 | 108.0 |
| 1" | 25.0 | 77.0 | 58.0 | 108.0 |
| 1-1/4" | 32.0 | 90.0 | 70.5 | 130.0 |
| 1-1/2" | 38.0 | 98.0 | 76.0 | 130.0 |
| 2" | 50.0 | 121.0 | 83.5 | 150.0 |
| 2-1/2" | 65.0 | 145.0 | 125.0 | 200.0 |
| 3" | 80.0 | 166.0 | 136.0 | 200.0 |
| 4" | 100.0 | 198.0 | 165.0 | 270.0 |
