Válvula de
bola roscada
Productos de válvulas

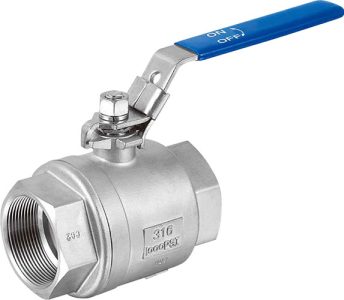

2PC válvula de bola
de puerto completo extremo roscado
HPL-2N
Características
- Rosca de tubo conforme a ANSI B2. 1, BS 21- 1973, DIN 259/2999, ISO 228
- Vástago antiexplosión/Puerto completo

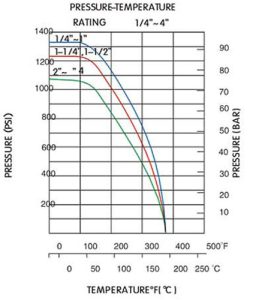

- 1000PSI(69 BAR) W.O.G.
- Material: ASTM-A351-CF8, ASTM-A351-CF8M
- Opción:
dispositivo de bloqueo
Asa ovalada
Asa de ala

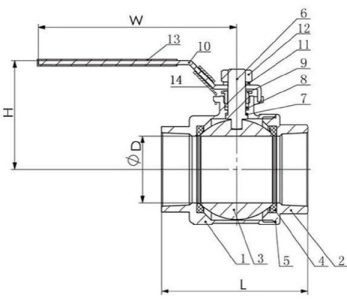

| Artículo | Piezas | Material | CANT. |
| 1 | Cuerpo | ASTM-A351-CF8M | 1 |
| 2 | Tapa | ASTM-A351-CF8M | 1 |
| 3 | Bola | ASTM-A351-CF8M | 1 |
| 4 | Asiento de bola | PTFE | |
| 5 | Junta de unión | PTFE | 1 |
| 6 | Vástago | AISI316 | 1 |
| 7 | Arandela de empuje | PTFE | 1 |
| 8 | Empaquetadura del vástago | PTFE | 2 |
| 9 | Tuerca del prensaestopas | AISI 304 | 1 |
| 10 | Empuñadura | AISI 304 | 1 |
| 11 | Arandela del vástago | AISI 304 | 1 |
| 12 | Tuerca del vástago | AISI 304 | 1 |
| 13 | Tapa de plástico | Plástico | 1 |
| 14 | Dispositivo de bloqueo | AISI 304 | 1 |
Dimensiones (Unidad: mm)
| Talla | L | D | H | W |
|---|---|---|---|---|
| 1/4" | 49 | 11.6 | 48 | 95 |
| 3/8" | 49 | 12.7 | 48 | 95 |
| 1/2" | 57 | 15 | 52 | 95 |
| 3/4" | 65 | 20 | 56 | 110 |
| 1" | 78 | 25 | 70 | 135 |
| 1-1/4" | 90.5 | 32 | 75 | 135 |
| 1-1/2" | 105 | 38 | 87 | 147 |
| 2" | 127 | 50 | 95 | 165 |
| 2-1/2" | 160 | 65 | 124 | 215 |
| 3" | 180 | 80 | 136 | 215 |
| 4" | 220 | 100 | 160 | 310 |
