Válvula de
bola roscada
Productos de válvulas

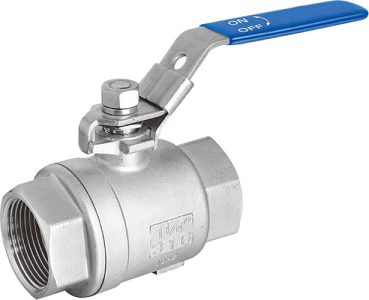

2PC válvula de bola
de puerto completo
longitud M3
extremo roscado
HPL-2N M3
Características
- Rosca de tubería según: NPT, BSPT, DIN259, DIN2999,ISO 228
- Cara a cara: DIN-3202-M3
- Vástago antiexplosión/Puerto completo
- Cuerpo y tapa de fundición a la cera perdida

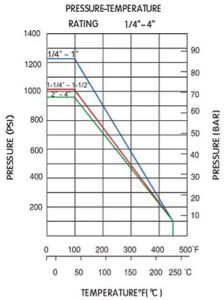

- 1000 PSI (69BAR) W.O.G
- Material ASTM-A351-CF8, ASTM-A351-CF8M, ASTM-A216-WCB
- Opción:
dispositivo de bloqueo
Asa ovalada
Asa de ala

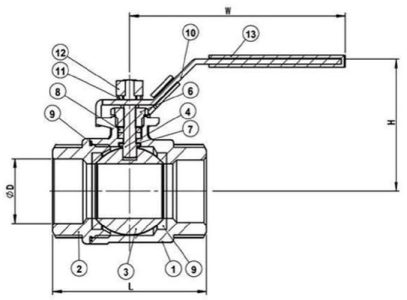

| Artículo | Piezas | Material | CANT. |
| 1 | Cuerpo | ASTM-CF8M-A351 | 1 |
| 2 | Tapa | ASTM-CF8M-A351 | 1 |
| 3 | Bola | ASTM-CF8M-A351 | 1 |
| 4 | Vástago | AISI 316 | 1 |
| 5 | Asiento de bola | PTFE | 2 |
| 6 | Arandela de empuje | PTFE | 1 |
| 7 | Tuerca del prensaestopas | AlSI 304 | 1 |
| 8 | Empaquetadura del vástago | PTFE | 2 |
| 9 | Junta de unión | PTFE | 1 |
| 10 | Empuñadura | AISI 304 | 1 |
| 11 | Arandela del vástago | AISI 304 | 1 |
| 12 | Tuerca del vástago | AISI 304 | 1 |
| 13 | Tapa de plástico | Plástico | 1 |
Dimensiones (Unidad: mm)
| Talla | L | D | H | W |
|---|---|---|---|---|
| 1/4" | 55 | 11.6 | 51 | 95 |
| 3/8" | 60 | 12.7 | 51 | 95 |
| 1/2" | 75 | 15 | 53 | 95 |
| 3/4" | 80 | 20 | 59 | 110 |
| 1" | 90 | 25 | 73 | 135 |
| 1-1/4" | 110 | 32 | 78 | 135 |
| 1-1/2" | 120 | 38 | 91 | 147 |
| 2" | 140 | 50 | 99 | 165 |
| 2-1/2" | 185 | 65 | 130 | 215 |
| 3" | 205 | 80 | 142 | 215 |
| 4" | 240 | 100 | 165 | 310 |
