Válvula de
bola roscada
Productos de válvulas

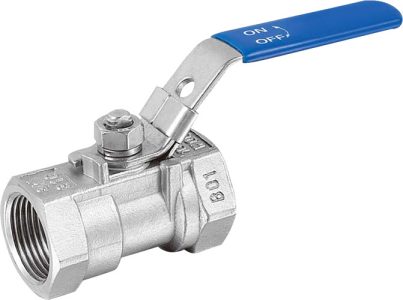

1PC válvula de bola
de puerto reducido extremo roscado
HPL-1
Características
- Rosca de tubo conforme a ANSI B2. 1, BS 21- 1973, DIN 259/2999, ISO 228
- Vástago antiexplosión/Perforación reducida
- Cuerpo de fundición inyectada y atornillado

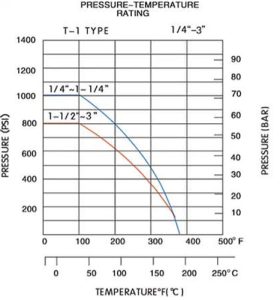

- 800PSI(55 BAR) W.O.G./1000PSI(69 BAR) W.O.G.
- Material ASTM-A351-CF8, ASTM-A351-CF8M, ASTM-A216-WCB
- Opción:
dispositivo de bloqueo
Asa ovalada
Asa de ala

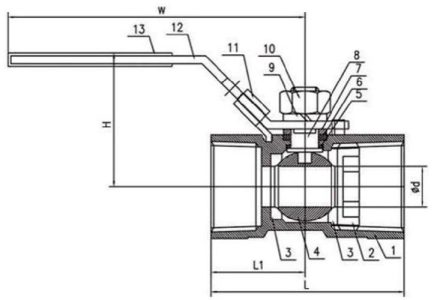

| Artículo | Piezas | CANT. | Material |
| 1 | Cuerpo | 1 | ASTM-A351-CF8M |
| 2 | Inserto | 1 | ASTM-A351-CF8M |
| 3 | Asiento de bola | 2 | PTFE |
| 4 | Bola | 1 | ASTM-A351-CF8M |
| 5 | Arandela de empuje | 1 | PTFE |
| 6 | Empaquetadura del vástago | 1 | PTFE |
| 7 | Arandela del vástago | 1 | AlSI 304 |
| 8 | Vástago | 1 | AISI 316 |
| 9 | Arandela elástica | 1 | AISI 304 |
| 10 | Tuerca del vástago | 1 | AISI 304 |
| 11 | Dispositivo de bloqueo | 1 | AISI 304 |
| 12 | Empuñadura | 1 | AISI 304 |
| 13 | Tapa de plástico | 1 | Plástico |
Dimensiones (Unidad: mm)
| Nominal Talla |
d | L | L1 | H | W |
|---|---|---|---|---|---|
| 1/4" | 5 | 39 | 19 | 30 | 70 |
| 3/8" | 6.8 | 44 | 21 | 34 | 90 |
| 1/2" | 9.2 | 56.5 | 27.5 | 41 | 100 |
| 3/4" | 12.5 | 59 | 29 | 44 | 100 |
| 1" | 15 | 71 | 34.5 | 50 | 110 |
| 1-1/4" | 20 | 78 | 37 | 55 | 110 |
| 1-1/2" | 25 | 83 | 40 | 64 | 135 |
| 2" | 32 | 100 | 49 | 70 | 145 |
| 2-1/2" | 38 | 128 | 60 | 83 | 190 |
| 3" | 65 | 153 | 72 | 77 | 189 |
