Filtro en Y extremo roscado
HPL-Y
Características
- Cuerpo de fundición a la cera perdida.
- Max. Pressure 800PSI.
- Temperatura máxima de trabajo 230 ℃.
- La longitud de extremo a extremo se ajusta a la norma DIN 3202, parte 4. Serie M8. (PN16, PN40)
- Los extremos de rosca se ajustan a ANSIB 2.1. BS21-1973. DIN 259/2999, ISO 228

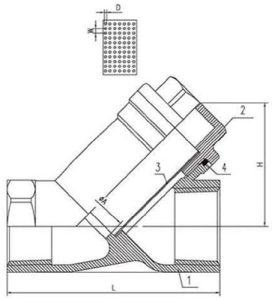

| Artículo | Piezas | Material |
|---|---|---|
| 1 | Cuerpo | CF8/CF8M |
| 2 | Tapa | CF8/CF8M |
| 3 | Malla | AISI 316 |
| 4 | Junta de unión | PTFE |
DIMENSIONES (UNIDAD:mm)
| Talla | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 78 | 100 |
| L | 65 | 65 | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 | 240 |
| D | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| W | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| H | 39 | 39 | 39 | 45 | 52 | 58 | 72 | 80 | 96.5 | 118 | 155 |
