Filtro en Y
HPL-Y
Características
- Norma de rosca: JIS B 0203 (ISO 7-1)
- Rosca de conexión: RC
- Presión de prueba (Mpa) JIS B 2003
- Presión del aire 0,59Mpa
Circulación del medio:
| Fluido | Temperatura | Presión |
|---|---|---|
| Agua | 0℃ - 183℃ | ≤4.11Mpa |
| Vapor | 100℃ - 183℃ | ≤0.98Mpa |
| Aire | -5℃ - 80℃ | ≤0.98Mpa |
| Gas | -5℃ - 80℃ | ≤0.98Mpa |
| Artículo | Piezas | Material |
|---|---|---|
| 1 | Cuerpo | AlSI 304 |
| 2 | Tapa | AlSI 304 |
| 3 | Malla | AlSI 304 |
| 4 | Junta | PTFE |

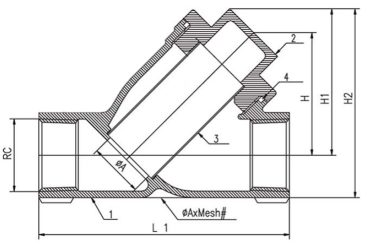

DIMENSIONES (UNIDAD:mm)
| A | Talla | L1 | H | H1 | H2 |
|---|---|---|---|---|---|
| 15 | 3/8" | 80±1.6 | 41±1.6 | 48±1.6 | 61±1.6 |
| 15 | 1/2" | 90±1.6 | 41±1.6 | 48±1.6 | 61±1.6 |
| 22 | 3/4" | 100±1.6 | 51±1.6 | 60±1.6 | 76±1.6 |
| 29 | 1" | 115±1.6 | 60±1.6 | 70±1.6 | 90±1.6 |
| 36 | 1-1/4" | 135±1.6 | 71.5±1.6 | 85±1.6 | 109±1.6 |
| 41 | 1-1/2" | 160±2 | 79.5±1.6 | 96±1.6 | 123±1.6 |
| 52 | 2" | 180±2 | 95.8±1.6 | 115.6±1.6 | 148.6±1.6 |
| 68 | 2-1/2" | 230±2 | 116.7±1.6 | 140.7±1.6 | 183±2 |
