Swing válvula de retención
extremo con brida

HPL-WCF

Características

Dimensiones cara a cara: JIS B2002/ANSI B16.10
Dimensiones de la brida final: JIS B2210/ANSI B16.5RF
Diseño: ANSI B16.34/API 603
Pruebas: API598

Presión de prueba

Asiento
Carcasa (por agua)		450 PSI
Carcasa (por agua)		32kgf/cm²
	Por agua	315 PSI
	Por agua	22kgf/cm²
	Por aire	80 PSI
	Por aire	6kgf/cm²

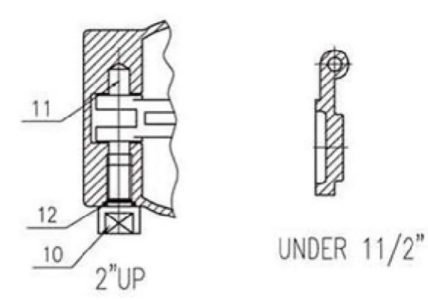

Artículo	Piezas	Material
1	Cuerpo	SCS13	SCS14
1	Cuerpo	CF8	CF8M
2	Tapa	SCS13	SUS14
2	Tapa	CF8	CF8M
3	Disco	SUS 304	SUS 316
4	Anillo del disco	SUS 304	SUS 316
5	Tuerca de disco	SUS 304	SUS 316
6	Espiga	SUS 304	SUS 316
7	Tapa tornillo/tuerca	SUS 304
8	Brazo	SUS 304	SUS 316
9	Junta de unión	PTFE (o sin amianto)
10	Tapón	SUS 304	SUS 316
11	Clavija de suspensión	SUS 304	SUS 316
12	Arandela de empuje	PTFE

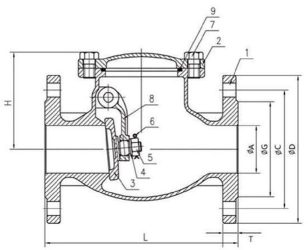

DIMENSIONES (UNIDAD:mm)

Talla	φA	L	H	D		C		G		T
Talla	φA	L	H	10K	150	10K	150	10K	150	10K	150
1/2"	15	108	65	95	89	70	60.5	52	35	12	12.1
3/4"	20	117	65	100	98.5	75	70	58	43	14	12.1
1"	25	127	68.5	125	108	90	79.5	70	51	14	12.1
1-1/4"	32	140	68	135	117	100	89.5	76	64	16	12.7
1-1/2"	40	165	107	140	127	105	98.5	85	73	16	14.3
2"	50	203	120	155	152	120	120.5	100	92	16	15.9
2-1/2"	65	216	135	175	178	140	139.5	120	105	18	17.5
3"	80	241	147	185	190	150	152.5	130	127	18	19.1
4"	100	292	166	210	229	175	190.5	155	157	18	23.9
5”	125	330	190	250	254	210	216	185	186	20	23.9
6"	150	356	213	280	279	240	241.5	215	216	22	25.4
