Filtro en Y con brida JIS10K/150LB
HPL-YF

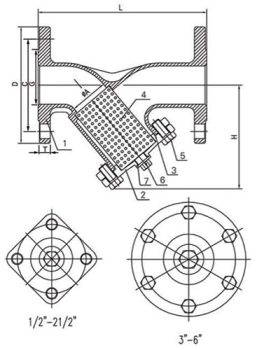

Lista de materiales
| Artículo | Piezas | Material | |
|---|---|---|---|
| 1 | Cuerpo | ASTM-A351-CF8 | ASTM-A351-CF8M |
| 2 | Tapa | ASTM-A351-CF8 | ASTM-A351-CF8M |
| 3 | Junta de unión | PTFE (o sin amianto) | |
| 4 | Malla | SUS 304 | SUS 316 |
| 5 | Perno | AlSI 304 | |
| 6 | Tapón de drenaje | ASTM-A351-CF8 | ASTM-A351-CF8M |
| 7 | Arandela de empuje | PTFE | |
DIMENSIONES (UNIDAD:mm)
| Talla | L | H | D | C | G | T | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 10K | 150 | 10K | 150 | 10K | 150 | 10K | 150 | |||
| 1/2" | 120 | 75 | 95 | 89 | 70 | 60.5 | 52 | 35 | 12 | 12.1 |
| 3/4" | 140 | 75 | 100 | 98 | 75 | 70 | 58 | 43 | 14 | 12.1 |
| 1" | 150 | 100 | 125 | 108 | 90 | 79.5 | 70 | 51 | 14 | 12.1 |
| 1-1/2" | 190 | 120 | 140 | 127 | 105 | 98.5 | 85 | 73 | 16 | 14.3 |
| 2" | 220 | 136 | 155 | 152 | 120 | 120.5 | 100 | 92 | 16 | 15.9 |
| 2-1/2" | 250 | 175 | 175 | 178 | 140 | 139.5 | 120 | 105 | 18 | 17.5 |
| 3" | 280 | 196 | 185 | 190 | 150 | 152.5 | 130 | 127 | 18 | 19.1 |
| 4" | 340 | 244 | 210 | 229 | 175 | 190.5 | 155 | 157 | 18 | 23.9 |
| 5” | 380 | 277 | 250 | 254 | 210 | 216 | 185 | 186 | 20 | 23.9 |
| 6" | 420 | 320 | 280 | 279 | 240 | 241.5 | 215 | 216 | 22 | 25.4 |
