Válvula de globo con brida
JIS10K/ANSI 150LB
HPL-GLF
Talla: 1/2” ~ 6”
Características
- Dimensiones cara a cara: JIS B2002/ANSI B16.10
- Dimensiones de la brida final: JIS B2210/ANSI B16.5RF
- Diseño: ANSI B16.34/API603
- Pruebas: API598

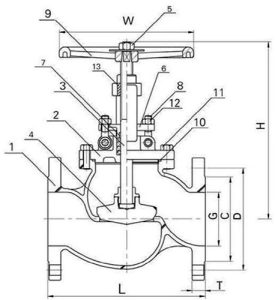

| Artículo | Piezas | Material | |
|---|---|---|---|
| 1 | Cuerpo | SCS13 | SCS14 |
| CF8 | CF8M | ||
| 2 | Bonete | SCS13 | SUS14 |
| CF8 | CF8M | ||
| 3 | Vástago | SUS 304 | SUS 316 |
| 4 | Disco | SUS 304 | SUS 316 |
| 5 | Tuerca del vástago | BRONZE | |
| 6 | Prensaestopas | SUS 304 | SUS 316 |
| 7 | Embalaje de prensaestopas | PTFE | |
| 8 | Brida prensaestopas | SUS 304 | SUS 316 |
| 9 | Volante | FCD | |
| 10 | Junta | PTFE(o sin amianto) | |
| 11 | Bonete perno/tuerca | ASTM 194-B8 | |
| 12 | Prensaestopas perno/tuerca | ASTM 194-B8 | |
| 13 | Manguito del yugoE | Bronce(o ductileni-resistente) | |
DIMENSIONES (UNIDAD:mm)
| Talla | L | H | W | D | C | G | T | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10K | 150 | 10K | 150 | 10K | 150 | 10K | 150 | ||||
| 1/2" | 108 | 168 | 140 | 95 | 89 | 70 | 60.5 | 52 | 35 | 12 | 12.1 |
| 3/4" | 117 | 168 | 140 | 100 | 98 | 75 | 70 | 58 | 43 | 14 | 12.1 |
| 1" | 127 | 173 | 140 | 125 | 108 | 90 | 79.5 | 70 | 51 | 14 | 12.1 |
| 1-1/2" | 165 | 200 | 160 | 140 | 127 | 105 | 98.5 | 85 | 73 | 16 | 14.3 |
| 2" | 203 | 230 | 200 | 155 | 152 | 120 | 120.5 | 100 | 92 | 16 | 15.9 |
| 2-1/2" | 216 | 243 | 200 | 175 | 178 | 140 | 139.5 | 120 | 105 | 18 | 17.5 |
| 3" | 241 | 286 | 250 | 185 | 190 | 150 | 152.5 | 130 | 127 | 18 | 19.1 |
| 4" | 292 | 325 | 250 | 210 | 229 | 175 | 190.5 | 155 | 157 | 18 | 23.9 |
| 5” | 356 | 380 | 300 | 250 | 254 | 210 | 216 | 185 | 186 | 20 | 23.9 |
| 6" | 406 | 445 | 350 | 280 | 279 | 240 | 241.5 | 215 | 216 | 22 | 25.4 |
Presión de prueba
Carcasa (por agua) |
450 PSI | |
|---|---|---|
| 32kgf/cm² | ||
Asiento |
||
Por agua |
315 PSI | |
| 22kgf/cm² | ||
Por aire |
80 PSI | |
| 6kgf/cm² | ||
