Clase 200 válvula de compuerta
HPL-GA
Características
- Extremos roscados conformes a ANSI B2.1, BS 21-1973, DIN 259/2999, ISO 228
- Tornillo interior y bonete roscado de acero inoxidable clase 200, asiento integral de disco de cuña, vástago no ascendente y volante.

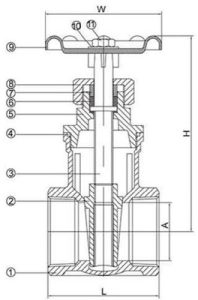

| Artículo | Piezas | Material |
|---|---|---|
| 1 | Cuerpo | ASTM-A351-CF8M |
| 2 | Disco | ASTM-A351-CF8M |
| 3 | Vástago | AISI 316 |
| 4 | Junta de unión | PTFE |
| 5 | Arandela de presión | ASTM-A351-CF8M |
| 6 | Embalaje del vástago | PTFE |
| 7 | Arandela alta | AISI 304 |
| 8 | Tuerca de embalaje | ASTM-A351-CF8M |
| 9 | Volante | Fundición de aluminio |
| 10 | Placa | Aluminio |
| 11 | Tuerca del volante | AISI 304 |
DIMENSIONES (UNIDAD:mm)
| Talla | A | H | L | W |
|---|---|---|---|---|
| 1/2" | 15 | 92 | 55 | 70 |
| 3/4" | 18.5 | 97 | 60 | 70 |
| 1" | 25 | 108.5 | 65 | 80 |
| 1-1/4" | 31.5 | 123.5 | 76.5 | 80 |
| 1-1/2" | 40 | 146 | 85 | 90 |
| 2" | 50 | 162 | 95 | 100 |
| 2-1/2" | 65 | 228 | 116 | 100 |
| 3" | 80 | 262 | 131 | 100 |
