Válvula forjada

de alta presión

Productos de válvulas

La construcción es la siguiente:

Paso total y paso convencional
Cara a cara según ANSI B16.10
Bridas según ANSI B16.5
Bonete de cierre a presión
Tornillo exterior y yugo (OS & Y)
Prensaestopas autoalineable de dos piezas
Asiento posterior integral
Bridas de cuerpo integral
Extremos soldados a tope según ASME B16.25
Bonete RTJ con junta anular
Casquete atornillado con junta en espiral, roscado y
bonete soldado con junta o bonete roscado y con junta de presión

Válvula de brida integral de acero forjado

150Lb - 600Lb

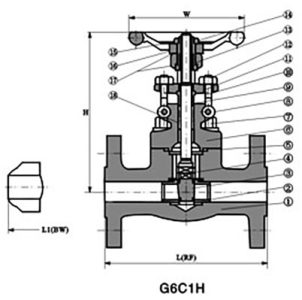

Flanged-End-Gate-Valve-1
Especificación estándar de materiales
Artículo
 Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Anillo del vástago A276 420 A276 304 A276 304(L) A276 316(L)
3 Cuña A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 Vástago A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 Junta Corrugated SS+graphite SS+PTFE
6 Bonete A105 A182 F22 A182 F304(L) A182 F316(l)
7 Perno bonete A193 B7 A193 B16 A193 B8 A193 B8M
8 Clavija A276 420 A276 304
9 Prensaestopas A276 410 A182 F304(L) A182 F316(L)
10 Cáncamo del prensaestopas A193 B7 A193 B16 A193 B8 A193 B8M
11 Brida prensaestopas A105 A182 F11 A182 F304(L) A182 F316(L)
12 Tuerca del prensaestopas A194 2H A194 4 A194 8 A194 8M
13 Tuerca del yugo A276 410
14 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
15 Placa de características SS
16 Volante A197
17 Junta lubricada A473 431
18 Embalaje del vástago Grafito flexible PTFE
Medio adecuado W.O.G.etc W.O.G.etc HNO3,CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 140 152 165 178 190 216
600Lb 165 190 216 229 241 292
H 150Lb-300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
Peso 150Lb RF 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300Lb RF 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600Lb RF 5.9 7.4 10.4 16.2 17.5 28.3
BW 4.5 5.1 8.2 10.5 12.4 20.1

Válvula de compuerta con bridas

900Lb - 1500Lb

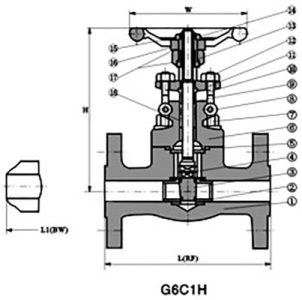

Flanged-End-Gate-Valve-2
Especificación estándar de materiales
Artículo
 Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Anillo del vástago A276 420 A276 304 A276 304(L) A276 316(L)
3 Cuña A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 Vástago A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 Junta Corrugado SS+grafito SS+PTFE
6 Bonete A105 A182 F22 A182 F304(L) A182 F316(L)
7 Perno bonete A193 B7 A193 B16 A193 B8 A193 B8M
8 Clavija A276 420 A276 304
9 Prensaestopas A276 410 A182 F304(L) A182 F316(L)
10 Cáncamo del prensaestopas A193 B7 A193 B16 A193 B8 A193 B8M
11 Brida prensaestopas A105 A182 F11 A182 F304(L) A182 F316(L)
12 Tuerca del prensaestopas A194 2H A194 4 A194 8 A194 8M
13 Tuerca del yugo A276 420
14 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
15 Placa de características SS
16 Volante A197
17 Junta lubricada A473 431
18 Embalaje del vástago Grafito flexible PTFE
Medio adecuado W.O.G.etc W.O.G.etc HNO3,CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 11/2″ 11/4″ 2″
L(RTJ) 900Lb - 1500Lb 216 229 254 279 305 371
L1(BW) 900Lb - 1500Lb 216 229 254 279 305 368
H (abre) 197 197 236 246 283 330
W 125 125 160 160 180 200
Peso RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5

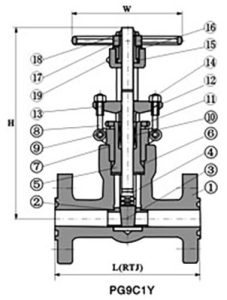

Válvula de compuerta de cierre a presión con bridas

900Lb - 2500Lb

Flanged-End-Gate-Valve-3
Artículo
 Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Asiento A276 420 A276 304 A276 304(L) A276 316(L)
3 Cuña A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 Vástago A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 Asiento de presión A105 A182 F304 A182 F304(L) F316(L)
6 Anillo de presión A276 304L A276 316L
7 Bonete A105 A182 F22 A182 F304(L) A182 F316(L)
8 Cáncamo del prensaestopas A193 B7 A193 B16 A193 B8 A193 B8M
9 Clavija A276 420 A182 F304
10 Embalaje del vástago Grafito flexible PTFE
11 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
12 Prensaestopas A276 420 A182 F304
13 Brida prensaestopas A216 WCB A351 CF8
14 Tuerca A194 2H A194 4 A194 8 A194 8M
15 Tuerca del yugo A276-410
16 Tuerca de retención A194 2H A194 4 A194 8 A194 8M
17 Volante A197
18 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
19 Taza de aceite Latón
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L(RTJ) 900Lb - 1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H (abre) 900Lb - 1500Lb 216 250 270 320 250 445
2500Lb 321 321 321 373 406 495
W 160 160 180 200 250 280
Peso 900Lb - 1500Lb 19.6 21.5 25.7 37.8 48.5 99.8
2500Lb 21.5 24.7 30.4 48.1 58.1 130.0

Válvula de globo con bridas

150Lb - 600Lb

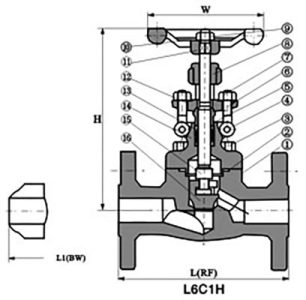

Flanged-End-Gate-Valve-4
Artículo
 Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Junta Corrugado SS+grafito SS+PTFE
3 Perno bonete A193 B7 A193 B16 A193 B8 A193 B8M
4 Clavija A276 420 A276 304
5 Prensaestopas A276 410 A182 F304(L) A182 F316(L)
6 Cáncamo del prensaestopas A193 B7 A193 B16 A193 B8 A193 B8M
7 Tuerca del prensaestopas A194 2H A194 4 A194 8 A194 8M
8 Tuerca del yugo A276 410
9 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
10 Placa de características SS
11 Volante A197
12 Brida prensaestopas A216 WCB A351 CF8
13 Embalaje del vástago Grafito flexible PTFE
14 Bonete A105 A276 304 A182 F304(L) A182 F316(L)
15 Vástago A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 Disco A276 420 A276 304 A276 304(L) A276 316(L)
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 1, 1/4″ 1, 1/2″ 2″
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H (abre) 150Lb - 300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
Peso 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9

Válvula de globo con bridas

900Lb - 1500Lb

Flanged-End-Gate-Valve-5
Artículo Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Junta Corrugado SS+grafito SS+PTFE
3 Perno bonete A193 B7 A193 B16 A193 B8 A193 B8M
4 Clavija A276 420 A276 304
5 Prensaestopas A276 410 A182 F304(L) A182 F316(L)
6 Cáncamo del prensaestopas A193 B7 A193 B16 A193 B8 A193 B8M
7 Tuerca del prensaestopas A194 2H A194 4 A194 8 A194 8M
8 Tuerca del yugo A276 410
9 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
10 Placa de características SS
11 Volante A197
12 Brida prensaestopas A216 WCB A351 CF8
13 Embalaje del vástago Grafito flexible PTFE
14 Bonete A105 A276 304 A182 F304(L) A182 F316(L)
15 Vástago A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 Disco A276 420 A276 304 A276 304(L) A276 316(L)
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L(RTJ) 900Lb - 1500Lb 216 229 254 279 305 371
H(BW) 900Lb - 1500Lb 216 229 254 279 305 368
H (abre) 207 207 240 258 330 355
W 125 125 160 160 180 200
Peso RTJ 8.0 13.2 17.4 19.0 24.5 31.0
BW 5.2 10.0 14.6 15.8 20.5 27.8

Válvula de globo de cierre a presión con bridas

900Lb - 2500Lb

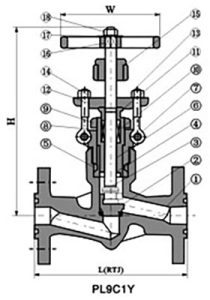

Flanged-End-Gate-Valve-6
Artículo Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo A182 F22 Tipo A182 304(L) Tipo A182 F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Disco A276 420 A276 304 A276 304(L) A276 316(L)
3 Vástago A182 F6 A182 F304 A182 F304(L) A182 F316(L)
4 Asiento de presión A105 A182 F304 A182 F304(L) A182 F316(L)
5 Anillo de presión A182 F304L A182 F316L
6 Bonete A105 A182 F22 A182 F304(L) A182 F316(L)
7 Clavija A276 420 A182 F304
8 Arandela P.S. A105 A182 F22 A182 F304(L) A182 F316(L)
9 Tuerca de bloqueo P.S. A194 2H A194 4 A194 8 A194 8M
10 Embalaje del vástago Grafito flexible PTFE
11 Prensaestopas A276 420 A182 F304
12 Brida prensaestopas A216 WCB A351 CF8
13 Cáncamo del prensaestopas A193 B7 A193 B16 A193 B8 A193 B8M
14 Tuerca del prensaestopas A194 2H A194 4 A194 8 A194 8M
15 Tuerca del yugo A276 410
16 Volante A197
17 Placa de características SS
18 Tuerca de bloqueo H.W. A194 2H A194 4 A194 8 A194 8M
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L(RTJ) 900Lb-1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H (abre) 900Lb-1500Lb 318 318 318 398 408 524
2500Lb 333 333 333 410 420 524
W 160 160 180 200 250 280
Peso 900Lb-1500Lb 15.5 16.9 18.9 28.9 34.3 52.8
2500Lb 18.0 20.5 23.0 36.1 45.0 81.5

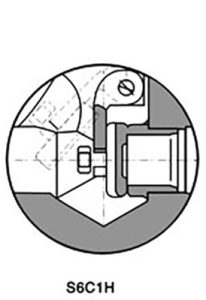

Válvula de retención con bridas

150Lb - 600Lb

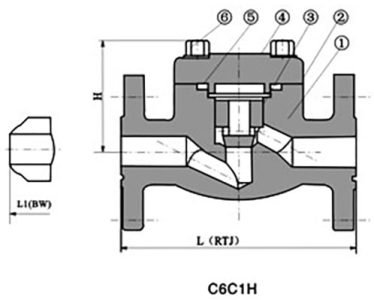

Flanged-End-Gate-Valve-7-1
Flanged-End-Gate-Valve-7-2
Artículo Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Bonete A105 A182 F22 A182 F304(L) A182 F316(L)
3 Disco del pistón A276 420 A276 304 A276 304(L) A276 316(L)
4 Placa de características SS
5 Junta Corrugado SS+grafito SS+PTFE
6 Bolt A193 B7 A193 B16 A193 B8 A193 B8M
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 1, 1/4″ 1, 1/2″ 2″
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H 150Lb - 300Lb 61 61 79 95 103 118
600Lb 61 79 95 103 118 135
Peso 150Lb RF 2.56 3.37 4.37 8.17 8.94 12.64
BW 1.70 190 2.10 5.12 5.50 1.89
300Lb RF 2.73 3.65 4.74 8.77 9.60 13.70
BW 1.90 2.10 3.00 5.12 6.60 7.85
600Lb RF 3.00 4.00 5.83 9.47 10.10 15.6
BW 2.00 3.12 4.25 7.25 8.56 13.60

Válvula de retención con bridas

900Lb - 1500Lb

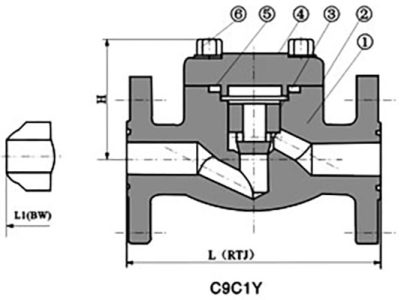

Flanged-End-Gate-Valve-8-1

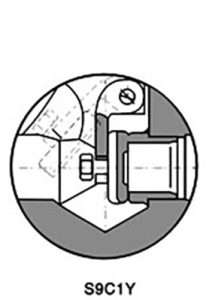

Flanged-End-Gate-Valve-8-2
Artículo Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Bonete A105 A182 F22 A182 F304(L) A182 F316(L)
3 Disco del pistón A276 420 A276 304 A276 304(L) A276 316(L)
4 Placa de características SS
5 Junta Corrugado SS+grafito
6 Perno A193 B7 A193 B16 A193 B8(M) A193 B8M
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L(RTJ) 216 229 254 279 305 371
L1(BW) 216 229 254 279 305 368
H 79 79 95 104 120 139
Peso RTJ 8.5 10.5 15.7 20.8 27.2 33.0
BW 6.4 8.0 13.2 17.8 24.2 29.7

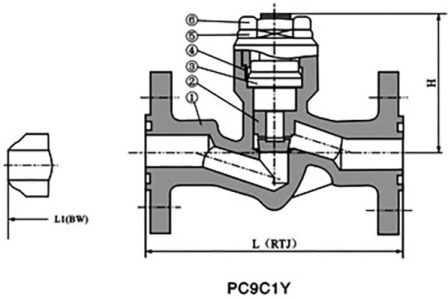

Flanged-End-Gate-Valve-9-1

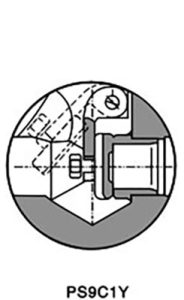

Flanged-End-Gate-Valve-9-2
Especificación estándar de materiales
Artículo Nombre de la pieza CS to ASTM AS to ASTM
SS to ASTM
Tipo A105 Tipo F22 Tipo F304(L) Tipo F316(L)
1 Cuerpo A105 A182 F22 A182 F304(L) A182 F316(L)
2 Disco de elevación A276 420 A276 304 A276 304(L) A276 316(L)
3 Asiento de presión A105 F22 A182 F304(L) F316(L)
4 Anillo de presión A276 304L A276 316L
5 Tuerca de retención A194 2H A194 4 A194 8 A194 8M
6 Tuerca de bloqueo P.S. A194 2H A194 4 A194 8 A194 8M
Medio adecuado W.O.G.etc W.O.G.etc HNO3, CH3OOH etc

Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable



Dimensiones (MM) y peso (KG)
NPS 1/2″ 3/4″ 1″ 1, 1/4″ 1, 1/2″ 2″
L(RTJ) 900Lb-1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H 900Lb-1500Lb 117 117 117 152 152 195
2500Lb 117 117 117 152 152 195
Peso 900Lb-1500Lb 10.5 11.9 13.9 19.9 26.9 32.5
2500Lb 12.6 14.9 16.5 24.8 30.0 35.0

Contacto

Muestras gratuitas

Consideramos que cada vez que deposita su confianza en HOLAPL es nuestro activo inestimable. HOLAPL es su experto en equipos de tuberías en China.
Contacte con nosotros
contact-info-side

Enlaces útiles

  • info@holapl.com
  • Unit Y, 2204, No. 609, Hubin S.Rd. Siming District,
    Xiamen, Fujian, China
  • +86 592 588 2252
Copyright © 2001-2024 Holapl Pipeline Equipment Co., Ltd.
