Válvula forjada
de alta presión
Productos de válvulas
Puerto completo o convencional
Tornillo exterior y yugo (OS & Y)
Prensaestopas autoalineable de dos piezas
Casquete atornillado con junta en espiral, roscado y
bonete soldado con junta o bonete roscado y con junta de presión
Asiento posterior integral
Disco macizo suelto
Extremos soldados por encastre según ASME B16.11
Extremos roscados (NPT) según ANSI/ASME B1.20.1

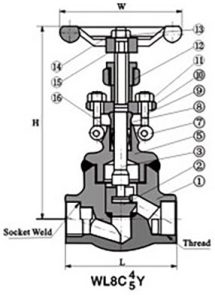

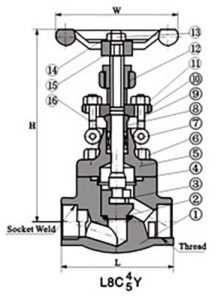

Válvulas de globo de acero forjado
800Lb
Especificación estándar del material
|
Nombre de la pieza | CS to ASTM | AS to ASTM |
SS to ASTM
|
|
| Tipo A105 | Tipo F22 | Tipo F304(L) | Tipo F316(L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Disco | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | Vástago | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | Junta |
Corrugado SS+grafito
|
SS+PTFE
|
||
| 5 | Perno bonete | A105 | A276 304 | A276 F304()L | A276 F316(L) |
| 6 | Botón del bonete | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | Clavija | A276 420 | A276 304 | ||
| 8 | Prensaestopas | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | Cáncamo del prensaestopas | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | Brida prensaestopas | A216 WCB | A351 CF8 | ||
| 11 | Tuerca del prensaestopas | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | Tuerca del yugo | A276 410 | |||
| 13 | Tuerca de bloqueo H.W. | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | Placa de características | SS | |||
| 15 | Volante | A197 | |||
| 16 | Embalaje del vástago | Flexible | PTFE | ||
| Medio adecuado | W.O.G.etc | W.O.G.etc | HNO3,CH3OOH etc | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | Conv. | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| Completo | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H (abre) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| Peso | Perno | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
| Soldado | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |

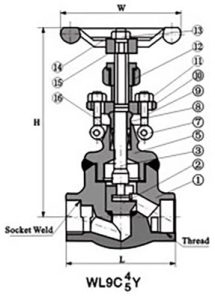

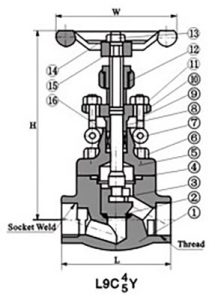

Válvulas de globo de acero forjado
900Lb - 1500Lb
Especificación estándar del material
| Artículo | Nombre de la pieza | CS to ASTM | AS to ASTM | SS to ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304(L) | Tipo F316(L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Disco | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | Vástago | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | Junta | Corrugated SS+graphite | SS+PTFE | ||
| 5 | Bonete | A105 | A276 304 | A276 F304(L) | A276 316(L) |
| 6 | Perno bonete | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | Clavija | A276 420 | A276 304 | ||
| 8 | Prensaestopas | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | Cáncamo del prensaestopas | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | Brida prensaestopas | A216 WCB | A351 CF8 | ||
| 11 | Tuerca del prensaestopas | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | Tuerca del yugo | A276 410 | |||
| 13 | Tuerca de bloqueo H.W. | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | Placa de características | SS | |||
| 15 | Volante | A197 | |||
| 16 | Embalaje del vástago | Grafito flexible | PTFE | ||
| Medio adecuado | W.O.G.etc | W.O.G.etc | HNO3,CH3OOH etc | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | Conv. | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| Completo | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| H (abre) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
| Peso | Perno | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
| Soldado | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 | |

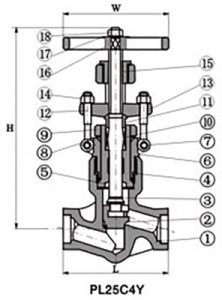

Válvula de globo con cierre a presión
900Lb - 2500Lb
