Válvula forjada
de alta presión
Productos de válvulas
Puerto completo o puerto convencional
Comprobación de pistón
Comprobación de bola
Control de oscilación
Muelle disponible bajo pedido
Bonete atornillado con junta en espiral, roscado y
bonete soldado con junta o bonete roscado y con junta de presión
Extremos soldados por encastre según ASME B16.11
Extremos roscados (NPT) según ANSI/ASME B1.20.1

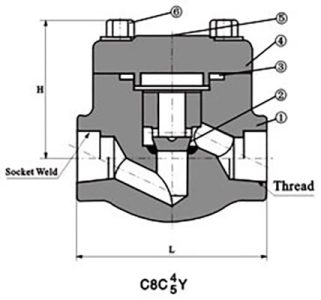

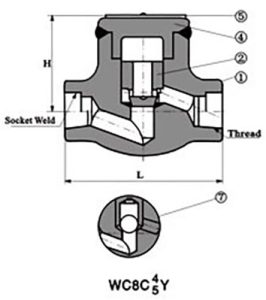

Válvula de retención de pistón
800Lb
Especificación estándar de materiales
| Artículo | Nombre de la pieza | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Disco del pistón | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | Junta | Corrugado SS+grafito | SS+PTFE | ||
| 4 | Bonete | A105 | A182 F22 | A182 F304(L) A182 F316(L) | |
| 5 | Placa de características | SS | |||
| 6 | Perno | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
| 7 | Bola | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
| Medio adecuado | W.O.G.etc | W.O.G.etc | HNO3,CH3OOH etc | ||
| Temperatura adecuada | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | Conv. | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| Completo | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| Peso | Perno | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| Soldado | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |

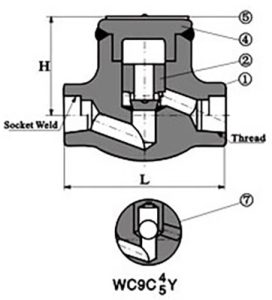

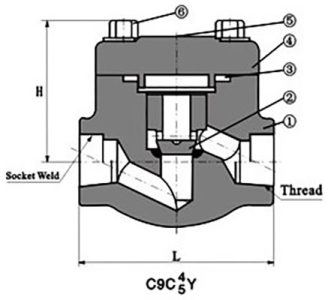

Válvula de retención de pistón
900Lb - 1500Lb
Especificación estándar de materiales
| Artículo | Nombre de la pieza | CS to ASTM | AS to ASTM | SS to ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304(L) | Tipo F316(L) | ||
|
1
|
Cuerpo |
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L) |
|
2
|
Disco del pistón |
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L) |
|
3
|
Junta | Corrugado SS+grafito |
SS+PTFE
|
||
|
4
|
Bonete |
A105
|
A182 F22
|
A182 F304(L) A182 F316(L)
|
|
|
5
|
Placa de características |
SS
|
|||
|
6
|
Perno |
A193 B7
|
A193 B16
|
A193 B8M
|
A193 B8M |
|
7
|
Bola |
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304 |
| Medio adecuado |
W.O.G.etc
|
W.O.G.etc
|
HNO3,CH3OOH etc | ||
| Temperatura adecuada |
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃ | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | Conv. | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| Completo | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| H | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | |
| Peso | Perno | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 |
| Soldado | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 | |

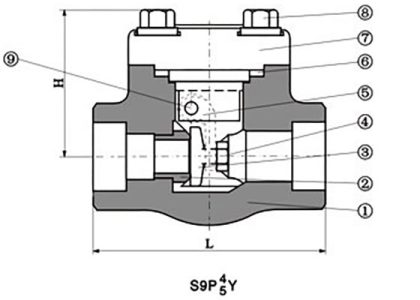

Válvula de retención oscilante
800Lb, 900Lb - 1500Lb
Especificación estándar de materiales
| Artículo | Nombre de la pieza | CS to ASTM | AS to ASTM | SS to ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304(L) | Tipo F316(L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Asiento | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | Disco giratorio | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | Tuerca | A194 2H | A194 4 | A194 8 | A194 8M |
| 5 | Bisagra | A105 | A182 F22 | A182 F304L | A182 F316(L) |
| 6 | Junta | Corrugado SS+grafito | SS+PTFE | ||
| 7 | Bonete | A105 | A182 F22 | A182 F304L | A182 F316(L) |
| 8 | Perno | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
| 9 | Clavija | A276 420 | A182 F304 | A182 F316 | |
| Medio adecuado | W.O.G.etc | W.O.G.etc | HNO3,CH3OOH etc | ||
| Temperatura adecuada | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 1/2″ | 2″ | |
| L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| 900Lb - 1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | |
| H | 800Lb | 61 | 61 | 78 | 84 | 101 | 120 | 133 |
| 900Lb - 1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | |
| Peso | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 |
| 900Lb - 1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 | |

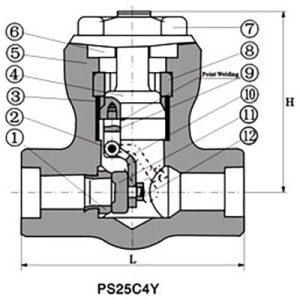

Válvula de retención oscilante con cierre a presión
900Lb - 2500Lb
Especificación estándar de materiales
| Artículo | Nombre de la pieza | CS to ASTM | AS to ASTM | SS to ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304(L) | Tipo F316(L) | ||
| 1 | Anillo de asiento | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
| 2 | Clavija | A276 420 | A182 F304 | A182 F3 16 | |
| 3 | Anillo de presión | A276 304L | A276 316(L) | ||
| 4 | Asiento de presión | A105 | A182 F304 | A182 F304(L) | A182 316(L) |
| 5 | Cuerpo | A105 | A182 F22 | A182 F304(L) | A182 316(L) |
| 6 | Bonete | A105 | A182 F22 | A182 F304 L | A182 316(L) |
| 7 | P.S. Tuerca de bloqueo | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | Cuarto de anillo | A276 420 | A182 F304 | A182 F316 | |
| 9 | Pontlevis | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
| 10 | Bisagra | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
| 11 | Disco | A276 A420 | F304 | A182 F304(L) | F316(L) |
| 12 | Tuerca | A194 2H | A194 4 | A194 8 | A194 8M |
| Medio adecuado | W.O.G.etc | W.O.G.etc | HNO3,CH3OOH etc | ||
| Temperatura adecuada | -29℃ - 425℃ | -29℃ - 550℃ | -29℃ - 180℃ | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | 1/2″ | 1/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900Lb - 1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| Peso | 900Lb - 1500Lb | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 |
| 2500Lb | 10.0 | 9.6 | 9.4 | 21.5 | 21.1 | 22.8 | |

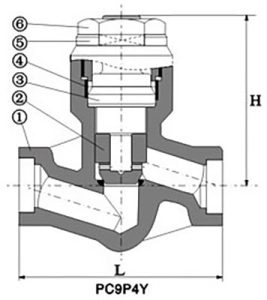

Válvula de retención de pistón con cierre a presión
900Lb - 2500Lb
Especificación estándar de materiales
| Artículo | Nombre de la pieza | CS to ASTM | AS to ASTM | SS to ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304(L) | Tipo F316(L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Disco de elevación | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | Asiento de cierre | A105 | F22 | A182 F304(L) | F316(L) |
| 4 | Anillo de presión | 08F | 08F | A276 304L | A276 316L |
| 5 | Tuerca de retención | A194 2H | A194 4 | A194 8 | A194 8M |
| 6 | Tuerca de bloqueo P.S. | A194 2H | A194 4 | A194 8 | A194 8M |
| Medio adecuado | W.O.G.etc | W.O.G.etc | HNO3,CH3OOH etc | ||
| Temperatura adecuada | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
Nota: Otros materiales están disponibles bajo petición.
CS= acero al carbono, AS= acero aleado, SS= acero inoxidable
Dimensiones (MM) y peso (KG)
| NPS | 1/2″ | 1/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900Lb - 1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| Peso | 900Lb - 1500Lb | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
| 2500Lb | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 | |
