Válvulas
de globo
Productos de válvulas
Válvula de globo
BS5152

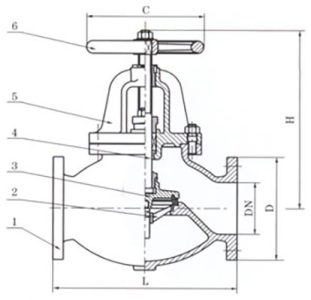

Componentes
| 1 | Cuerpo | Hierro fundido o hierro dúctil |
| 2 | Asiento | Latón |
| 3 | Disco | Hierro fundido o hierro dúctil |
| 4 | Vástago | Acero al carbono o acero inoxidable |
| 5 | Bonete | Hierro fundido o hierro dúctil |
| 6 | Volante | Hierro fundido o hierro dúctil |
Aplicación
| 1 | Diseño según BS5152 |
| 2 | Extremo de brida BS4504 |
| 3 | Presión nominal PN10/PN16 |
Prueba
| Presión de trabajo | PN10 | PN16 |
| Presión de la carcasa | 15bars | 24bars |
| Presión del asiento | 11bars | 17.6bars |
Dimensiones Unidad: inch
| DN | 2″ | 2-1/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ |
| L | 8″ | 8-1/2″ | 9-1/2″ | 11-1/2″ | 13″ | 14″ | 19-1/2″ | 24-1/2″ | 27-1/2″ |
| H | 10-3/4″ | 11-3/4″ | 12-1/4″ | 13-7/8″ | 14-3/4″ | 16-3/4″ | 20-1/4″ | 24-1/2″ | 30″ |
| D | 6-1/2″ | 7-3/10″ | 7-9/10″ | 8-7/10″ | 10″ | 11″ | 13-4/5″ | 16″ | 18″ |
| C | 7″ | 7″ | 8″ | 10″ | 10″ | 12″ | 14″ | 16″ | 18″ |
