Válvulas
de retención
Productos de válvulas
Válvula de retención
tipo lift DIN3202-F1

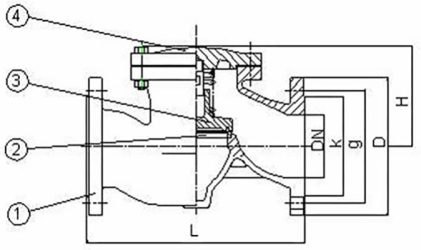

Componentes
| 1 | Cuerpo | Hierro fundido / hierro dúctil |
| 2 | Bonete | Acero inoxidable |
| 3 | Disco | Hierro fundido / hierro dúctil |
| 4 | Bonete | Hierro fundido / hierro dúctil |
Aplicación
| Cara a cara DIN3202-F1 |
| Brida perforada DIN2532/2533 |
Prueba
| Presión de trabajo | PN10 | PN16 |
| Presión de la carcasa | 15bars | 24bars |
| Presión del asiento | 11bars | 17.6bars |
Dimensiones Unidad: mm
| Talla(Inch) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 95 | 100 | 115 | 135 | 145 | 160 | 180 | 270 | 320 | 350 |
| Presión de trabajo: PN10 | ||||||||||
| Diámetro de la brida | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| Número de orificios | 4 | 4 | 4 | `8 | 8 | 8 | 8 | 8 | 12 | 12 |
| Diámetro del orificio | 18 | 18 | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 |
| P.C.D | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
| K | 88 | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 370 |
| Presión de trabajo: PN16 | ||||||||||
| Diámetro de la brida | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| Número de orificios | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 |
| Diámetro del orificio | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 26 | 26 |
| P.C.D | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 770 |
| K | 88 | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 378 |
