Válvula de compuerta
de acero fundido
Productos de válvulas
Válvula de compuerta de acero fundido
Clase 150
- Diseño y fabricación conformes a API 600
- Dimensiones de la brida Conforme a ANSI B16.5
- Dimensiones cara a cara Conforme a ANSI B16.10
- Pruebas Conforme a API 598
Puede funcionar con engranaje cónico de acuerdo con los requisitos del cliente.
El material de la carcasa puede ser CF8, CF8M, WC6, WC9.
Dimensiones de brida 30°, 36° Conforme a ASME B16.47 serie A.
El material de la carcasa puede ser CF8, CF8M, WC6, WC9.
Dimensiones de brida 30°, 36° Conforme a ASME B16.47 serie A.

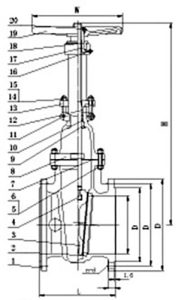

Materiales
| No. | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | ASTM A216 WCB |
| 2 | Anillo de asiento | ASTM A106+ERCoCr-A |
| 3 | Cuña | ASTM A216 WCB+13Cr |
| 4 | Vástago | ASTM A276 T410 |
| 5 | Espárrago | ASTM A193 B7 |
| 6 | Tuerca | ASTM A194 2H |
| 7 | Junta del bonete | 13Cr+Grafito |
| 8 | Bonnet | ASTM A216 WCB |
| 9 | Buje del asiento trasero | ASTM A276 T410 |
| 10 | Embalaje | Grafito |
| 11 | Clavija | Acero al carbono |
| 12 | Prensaestopas de embalaje | ASTM A276 T410 |
| 13 | Seguidor del prensaestopas | ASTM A216 WCB |
| 14 | Tornillo de ojo | ASTM A193 B7 |
| 15 | Tuerca | ASTM A194 2H |
| 16 | Vaso de aceite | Latón |
| 17 | Vástago tuerca | AL-Bronce |
| 18 | Buje de la tuerca del vástago | Acero al carbono |
| 19 | Volante | ASTM A536 |
| 20 | Tuerca del volante | Acero al carbono |
Dimensiones Unidad: mm
| DN | d | L | D | D1 | D2 | b | n-d | H | W | Peso(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 2" | 51 | 177.8 | 152 | 120.7 | 92 | 15.8 | 4-19 | 342 | 200 | 23 |
| 2-1/2" | 64 | 190.5 | 178 | 139.7 | 105 | 17.5 | 4-19 | 415 | 200 | 30 |
| 3" | 78 | 203.2 | 190 | 152.4 | 127 | 19 | 4-19 | 465 | 250 | 36 |
| 4" | 102 | 228.6 | 229 | 190.5 | 157 | 23.9 | 8-19 | 509 | 250 | 53 |
| 5" | 127 | 254 | 254 | 215.9 | 186 | 23.9 | 8-22 | 676 | 300 | 71 |
| 6" | 152 | 266.7 | 279 | 241.3 | 216 | 25.4 | 8-22 | 641 | 300 | 85 |
| 8" | 203 | 292.1 | 343 | 298.5 | 270 | 28.5 | 8-22 | 784 | 360 | 136 |
| 10" | 254 | 330.2 | 406 | 362 | 324 | 30.2 | 12-25 | 922 | 400 | 220 |
| 12" | 305 | 355.6 | 483 | 431.8 | 381 | 31.8 | 12-25 | 1096 | 450 | 323 |
| 14" | 337 | 381 | 533 | 476.3 | 413 | 35 | 12-29 | 1207 | 600 | 378 |
| 16" | 387 | 406.4 | 597 | 539.8 | 470 | 36.6 | 16-29 | 1350 | 650 | 553 |
| 18" | 438 | 431.8 | 635 | 577.9 | 533 | 39.6 | 16-32 | 1472 | 650 | 660 |
| 20" | 489 | 457.2 | 699 | 635 | 584 | 42.9 | 20-32 | 1630 | 800 | 810 |
| 24" | 591 | 508 | 813 | 749.3 | 692 | 47.8 | 20-35 | 1922 | 800 | 1250 |
| 30" | 743 | 610 | 978 | 914.4 | 857 | 74.6 | 28-35 | 3148 | - | 2480 |
| 36" | 889 | 711 | 1168 | 1086 | 1022 | 90.4 | 32-41 | 3825 | - | 3600 |
Válvula de compuerta de acero fundido
Clase 300
- Diseño y fabricación conformes a API 600
- Dimensiones de la brida Conforme a ANSI B16.5
- Dimensiones cara a cara Conforme a ANSI B16.10
- Pruebas Conforme a API 598
Puede funcionar con engranaje cónico de acuerdo con los requisitos del cliente.
El material de la carcasa puede ser CF8, CF8M, WC6, WC9.
Dimensiones de brida 30°, 36° Conforme a ASME B16.47 serie A.
El material de la carcasa puede ser CF8, CF8M, WC6, WC9.
Dimensiones de brida 30°, 36° Conforme a ASME B16.47 serie A.

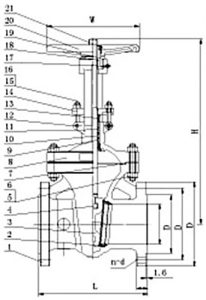

Materiales
| No. | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | ASTM A216 WCB |
| 2 | Anillo de asiento | ASTM A105+ERCoCr-A |
| 3 | Cuña | ASTM A216 WCB+13Cr |
| 4 | Vástago | ASTM A276 T410 |
| 5 | Espárrago | ASTM A193 B7 |
| 6 | Tuerca | ASTM A194 2H |
| 7 | Junta del bonete | 13Cr+Grafito |
| 8 | Bonete | ASTM A216 WCB |
| 9 | Buje del asiento trasero | ASTM A276 T410 |
| 10 | Anillo separador | ASTM A276 T410 |
| 11 | Embalaje | Grafito |
| 12 | Clavija | Acero al carbono |
| 13 | Prensaestopas de embalaje | ASTM A276 T410 |
| 14 | Seguidor del prensaestopas | ASTM A216 WCB |
| 15 | Tornillo de ojo | ASTM A193 B7 |
| 16 | Tuerca | ASTM A194 2H |
| 17 | Vaso de aceite | Latón |
| 18 | Tuerca del vástago | AL-Bronce |
| 19 | Buje de la tuerca del vástago | Acero al carbono |
| 20 | Volante | ASTM A536 |
| 21 | Tuerca del volante | Acero al carbono |
Dimensiones Unidad: mm
| DN | d | L | D | D1 | D2 | b | n-d | H | W | Peso(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 2" | 51 | 215.9 | 165 | 127 | 92 | 22.2 | 8-19 | 356 | 250 | 30 |
| 2-1/2" | 64 | 241.3 | 190 | 149.2 | 105 | 25.4 | 8-22 | 395 | 250 | 39 |
| 3" | 76 | 282.5 | 210 | 168.3 | 127 | 28.6 | 8-22 | 440 | 300 | 55 |
| 4" | 102 | 304.8 | 254 | 200 | 157 | 31.8 | 8-22 | 500 | 350 | 83 |
| 5" | 127 | 381 | 279 | 235 | 186 | 34.9 | 8-22 | 587 | 350 | 92 |
| 6" | 152 | 403.4 | 318 | 269.9 | 216 | 36.5 | 12-22 | 630 | 400 | 137 |
| 8" | 203 | 419.1 | 381 | 330.2 | 270 | 41.3 | 12-25 | 850 | 500 | 240 |
| 10" | 254 | 457.2 | 445 | 387.3 | 324 | 47.6 | 16-29 | 1010 | 600 | 378 |
| 12" | 305 | 501.7 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1160 | 650 | 536 |
| 14" | 337 | 762 | 584 | 514.3 | 413 | 54 | 20-32 | 1310 | 650 | 880 |
| 16" | 387 | 838.2 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1545 | 650 | 1080 |
| 18" | 432 | 914.4 | 711 | 628.7 | 533 | 60.3 | 24-35 | 1623 | 650 | 1300 |
| 20" | 483 | 990.6 | 775 | 685.4 | 584 | 63.5 | 24-35 | 1770 | 800 | 1190 |
| 24" | 584 | 1143 | 914 | 812.8 | 692 | 69.9 | 24-41 | 2102 | 800 | 2900 |
| 30" | 743 | 1397 | 1092 | 997 | 857 | 92 | 28-48 | 3540 | - | 3786 |
| 36" | 889 | 1727 | 1270 | 1168 | 1022 | 105 | 32-54 | 4200 | - | 4800 |
Válvula de compuerta de acero fundido
Clase 600
- Diseño y fabricación conformes a API 600
- Dimensiones de la brida Conforme a ANSI B16.5
- Dimensiones cara a cara Conforme a ANSI B16.10
- Pruebas Conforme a API 598
Puede funcionar con engranaje cónico de acuerdo con los requisitos del cliente.
El material de la carcasa puede ser CF8, CF8M, WC6, WC9.
El material de la carcasa puede ser CF8, CF8M, WC6, WC9.

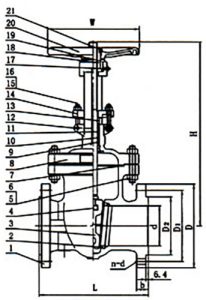

Materiales
| No. | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | ASTM A216 WCB |
| 2 | Anillo de asiento | ASTM A105+ERCoCr-A |
| 3 | Cuña | ASTM A216 WCB+13Cr |
| 4 | Vástago | ASTM A276 T410 |
| 5 | Espárrago | ASTM A193 B7 |
| 6 | Tuerca | ASTM A194 2H |
| 7 | Junta del bonete | 13Cr+Grafito |
| 8 | Bonete | ASTM A216 WCB |
| 9 | Buje del asiento trasero | ASTM A276 T410 |
| 10 | Anillo separador | ASTM A276 T410 |
| 11 | Embalaje | Grafito |
| 12 | Clavija | Acero al carbono |
| 13 | Prensaestopas de embalaje | ASTM A276 T410 |
| 14 | Seguidor del prensaestopas | ASTM A216 WCB |
| 15 | Tornillo de ojo | ASTM A193 B7 |
| 16 | Tuerca | ASTM A194 2H |
| 17 | Vaso de aceite | Latón |
| 18 | Tuerca del vástago | AL-Bronce |
| 19 | Buje de la tuerca del vástago | Acero al carbono |
| 20 | Tuerca del volante | ASTM A536 |
| 21 | Tuerca del volante | Acero al carbono |
Dimensiones Unidad: mm
| DN | d | L | D | D1 | D2 | b | n-d | H | W | Peso(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 2" | 51 | 292 | 165 | 127 | 92 | 26 | 8-19 | 408 | 250 | 46 |
| 2-1/2" | 64 | 330 | 190 | 149 | 100 | 29 | 8-22 | 452 | 250 | 60 |
| 3" | 76 | 356 | 210 | 168 | 127 | 32 | 8-22 | 504 | 300 | 83 |
| 4" | 102 | 432 | 273 | 216 | 157 | 38 | 8-25 | 582 | 350 | 132 |
| 5" | 127 | 508 | 330 | 266.5 | 186 | 45 | 8-29 | 645 | 400 | 182 |
| 6" | 152 | 559 | 356 | 292 | 216 | 48 | 12-29 | 765 | 450 | 288 |
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-32 | 920 | 600 | 473 |
| 10" | 248 | 787 | 508 | 432 | 324 | 64 | 16-35 | 1050 | 650 | 779 |
| 12" | 298 | 838 | 559 | 489 | 381 | 67 | 20-35 | 1200 | 650 | 1050 |
| 14" | 327 | 889 | 603 | 527 | 413 | 70 | 20-38 | 1730 | 700 | 1288 |
| 16" | 375 | 991 | 686 | 603 | 470 | 77 | 20-41 | 1832 | 700 | 1820 |
| 18" | 419 | 1092 | 743 | 654 | 533 | 83 | 24-44 | 2290 | 800 | 2150 |
| 20" | 464 | 1194 | 813 | 724 | 584 | 89 | 24-44 | 2511 | 800 | 2540 |
| 24" | 559 | 1397 | 940 | 838 | 692 | 102 | 24-52 | 3022 | 800 | 4080 |
