Válvula de

bola con brida

Productos de válvulas

2PC válvula de bola
de puerto completo con brida (150LB)

HPL-2F 150LB

Características

Material: ASTM-A351-CF8, ASTM-A351-CF8M, ASTM-A216-WCB
Recorte en: ASTM-A351-CF8M
Brida: ANSI B16.5 clase 150
Cara a cara: ANSI B16.10

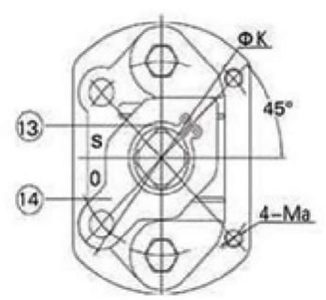

Almohadilla de montaje para ISO 5211
Dispositivo antiestático, diseño ignífugo
Vástago antiexplosión, accionado por palanca
Orificio estándar, bola sólida
Opción: Dispositivo de bloqueo

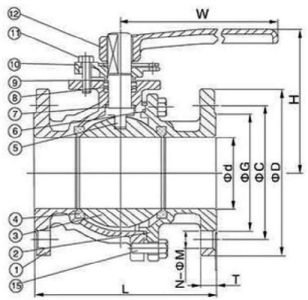

Artículo	Piezas	MATERIAL
1	Cuerpo	WCB	CF8	CF8M
2	Tapa	WCB	CF8	CF8M
3	Bola	WCB	CF8	CF8M
4	Asiento de bola	PTFE
5	Vástago	WCB	AISI 304	AISI 316
6	Junta de unión	PTFE
7	Arandela de empuje	PTFE
8	Empaquetadura del vástago	PTFE
9	Empaquetadura del prensaestopas	PTFE
10	Prensaestopas	CF8
11	Perno del prensaestopas	AlSI 304
12	Empuñadura	CF8
13	Anillo elástico	AISI 304
14	Tapón	AISI 304
15	Perno	AISI 304

Dimensiones (Unidad: mm)

NOMINAL Talla (Inch)	φd	φG	φC	φD	L	T	N	K	Ma	H	W	φM
1/2"	15	35	60.5	89	108	12.1	4	42	M5	76	160	16
3/4"	20	43	70	98	117	12.1	4	42	M5	79	160	16
1"	25	51	79.5	108	127	12.1	4	50	M6	82	160	16
1-1/4"	32	64	89	117	140	12.7	4	50	M6	86	160	16
1-1/2"	38	73	98.5	127	165	14.5	4	70	M8	106	200	16
2"	50	92	120.5	152	178	16.0	4	70	M8	113	200	19
2-1/2"	65	105	139.5	178	190	17.5	4	70	M8	156	320	19
3"	80	127	152.5	190	203	19.1	4	102	M10	165	320	19
4"	100	157	190.5	229	229	23.9	8	102	M10	185	320	19
