Válvula de

mariposa

Productos de válvulas

Tipo LT Operación

por engranaje

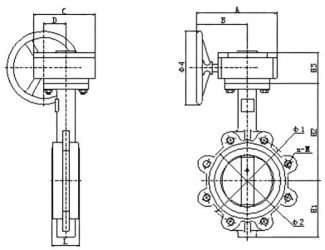

Talla		H1	H2	H3	L	φ1			φ2	n-M		φ4	A	B	C	D
mm	inch	H1	H2	H3	L	ANSIB16.1	DINPN10	DINPN16	φ2	ANSI	DIN	φ4	A	B	C	D
50	2″	76	162	62	45	120.65	125	125	88	4-5/8″-11	4-M16	150	164	84	125	45
65	21/2″	80	175	62	48	139.7	145	145	108	4-5/8″-11	4-M16	150	164	84	125	45
80	3″	95	181	62	49	152.4	160	160	118	4-5/8″-11	4-M16 8-M16	150	164	84	125	45
100	4″	114	200	62	55	190.5	180	180	156	8-5/8″-11	8-M16	150	164	84	125	45
125	5″	127	213	62	58	215.9	210	210	181	8-3/4″-10	8-M16	150	164	84	125	45
150	6″	140	225	62	59	241.3	240	240	210	8-3/4″-10	8-M20	150	164	84	125	45
200	8″	173	260	72	64	298.45	295	295	260	8-3/4″-10	8-M20 12-M20	300	268	190	177	63
250	10″	203	292	72	70	361.95	350	355	321	12-7/8″-9	12-M20 12-M24	300	268	190	177	63
300	12″	237	337	77	80	431.8	400	410	384	12-7/8″-9	12-M20 12-M24	300	289	207	200	77.5
350	14″	279	368	77	80	476.25	460	470	400	12-1″-8	16-M20 16-M24	300	289	207	200	77.5
400	16″	304	400	105	90	539.75	515	525	465	16-1″-8	16-M24 16-M27	300	317	217	255	95
450	18″	362	422	105	109	577.85	565	585	514	16-11/8″-7	20-M24 20-M27	300	317	217	255	95
500	20″	368	479	120	135	635	620	650	559	20-11/8″-7	20-M24 20-M30	400	370	270	290	120
600	24″	444	562	135	156	749.3	725	770	686	20-11/4″-7	20-M27 20-M33	400	410	270	337	144
700	28″	520	624	160	169	—	840	840	795	—	20-M27 20-M33	600	470	410	426	180
750	30″	621	648	160	175	914.5	—	—	851	28-11/4-7	—	600	470	410	426	180
800	32″	591	672	160	195	—	950	950	900	—	20-M30 20-M36	600	470	410	426	180
