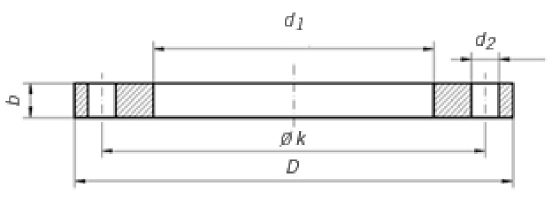

Placa

Norma DIN

DIN-Plate-1
DIN 2573 PN6
Diámetro
nominal		 d1 d5 D b c k Número Rosca d2 Kg
ISO Serie 1 DIN Serie 2
15 – 20 21 80 12 5 55 4 M 10 11 0,41
21,3 – 22
20 – 25 26 90 14 5 65 4 M 10 11 0,6
26,9 – 27,6
25 – 30 31 100 14 5 75 4 M 10 11 0,74
33,7 – 34,4
32 – 38 39 120 16 5 90 4 M 12 14 1,19
42,4 – 43,1
40 – 44,5 45,5 130 16 5 100 4 M 12 14 1,39
48,3 – 49
50 – 57 58,1 140 16 6 110 4 M 12 14 1,53
60,3 – 61,1
65 76,1 – 77,1 160 16 6 130 4 M 12 14 1,89
80 88,9 – 90,3 190 18 7 150 4 M 16 18 2,98
100 – 108 109,6 210 18 7 170 4 M 16 18 3,46
114,3 – 115,9
125 – 133 134,8 240 20 7 200 8 M 16 18 4,6
139,7 – 141,6
150 – 159 161,1 265 20 7 225 8 M 16 18 5,22
168,3 – 170,5
200 219,1 – 221,8 320 22 7 280 8 M 16 18 7,15
250 – 267 270,2 375 24 7 335 12 M 16 18 9,61
273 – 276,2
300 323,9 – 327,6 440 24 7 395 12 M 20 22 12,6
350 355,6 – 359,7 490 26 7 445 12 M 20 22 15,6
– 368 372,2
400 406,4 – 411 540 28 7 495 16 M 20 22 18,4
– 419 423,7
(450)* 457 – 462,5 595 30 7 550 16 M 20 22 21,4
500 508 – 531,6 645 30 7 600 20 M 20 22 24,6


DIN 2576 PN10
Diámetro
nominal		 d1 d5 D b c k Número Rosca d2 Kg
ISO Serie 1 DIN Serie 2
15 – 20 21 95 14 5 65 4 M 12 14 0,675
21,3 – 22 0,669
20 – 25 26 105 16 5 75 4 M 12 14 0,749
26,9 – 27,6 0,936
25 – 30 31 115 16 5 85 4 M 12 14 1,14
33,7 – 34,4 1,11
32 – 38 39 140 16 5 100 4 M 16 18 1,66
42,4 – 43,1 1,62
40 – 44,5 45,5 150 16 5 110 4 M 16 18 1,89
48,3 – 49 1,86
50 – 57 58,1 165 18 6 125 4 M 16 18 2,51
60,3 – 61,1 2,47
65 76,1 – 77,1 185 18 6 145 4 M 16 18 3
80 88,9 – 90,3 200 20 7 160 8 M 16 18 3,79
100 – 108 109,6 220 20 7 180 8 M 16 18 4,2
114,3 – 115,9 4,03
125 – 133 134,8 250 22 7 210 8 M 16 18 5,71
139,7 – 141,6 5,46
150 – 159 161,1 285 22 7 240 8 M 20 22 6,72
168,3 – 170,5 6,57
200 219,1 – 221,8 340 24 7 295 8 M 20 22 9,31
250 – 267 270,2 395 26 7 350 12 M 20 22 12,5
273 – 276,2 11,9
300 323,9 – 327,6 445 26 7 400 12 M 20 22 13,8
350 355,6 – 359,7 505 28 7 460 16 M 20 22 20,6
– 368 372,2 19
400 406,4 – 411 565 32 7 515 16 M 24 26 27,9
– 419 423,7 25,9
450 457 – 462,5 615 38 7 565 20 M 24 26 35,6
500 508 – 513,6 670 38 7 620 20 M 24 26 41,1

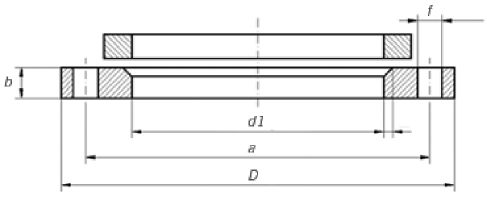

Placa

Norma DIN

DIN-Plate-2
DIN 2642 PN10
Diámetro
nominal		 d1 D d6 b k e Número Rosca d2 Kg
ISO
Serie 1		 DIN
Serie 2
15 – 20 95 22 14 65 3 4 M 12 14 0,689
21,3 – 24
20 – 25 105 28 14 75 3 4 M 12 14 0,806
26,9 – 30
25 – 30 115 33 16 85 4 4 M 12 14 1,11
33,7 – 36
32 – 38 140 42 16 100 4 4 M 16 18 1,64
42,4 – 46
40 – 44,5 150 50 16 110 4 4 M 16 18 1,86
48,3 – 54
50 – 57 165 62 16 125 5 4 M 16 18 2,2
60,3 – 65
65 76,1 – 185 81 16 145 5 4 M 16 18 2,62
80 88,9 – 200 94 18 160 5 8 M 16 18 3,32
100 – 108 220 113 18 180 5 8 M 16 18 3,67
114,3 – 119
125 – 133 250 138 18 210 5 8 M 16 18 4,54
139,7 – 145
150 – 159 285 164 18 240 5 8 M 20 22 5,6
168,3 – 173
200 219,1 – 340 225 20 295 5 8 M 20 22 7,46
250 – 267 395 273 22 350 5 12 M 20 22 10,3
273 – 279
300 323,9 – 445 329 26 400 5 12 M 20 22 14
350 355,6 – 505 362 28 460 6 16 M 20 22 18,5
– 368 374
400 406,4 – 565 413 32 515 6 16 M 24 26 25
– 419 426
(450) 457 – 615 467 38 565 6 20 M 24 26 30,6
500 508 – 670 517 38 620 6 20 M 24 26 37
600 610 – 780 618 44 725 7 20 M 27 30 56,3
700 711 – 895 721 50 840 7 24 M 27 30 80,4
800 813 – 1015 824 56 950 7 24 M 30 33 113,2
