Estándar alemán

Bridas

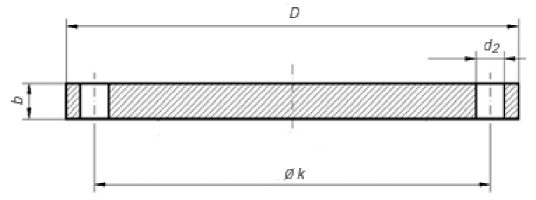

Diámetro nominal	Brida			Tornillos			Peso de una brida (7,85 Kg/dm3)
	D	b	k	Número	Rosca	d2	Forma B
	D	b	k	Número	Rosca	d2	Kg
15	95	14	65	4	M 12	14	0,72
20	105	16	75				1,01
25	115	16	85				1,23
32	140	16	100		M 16	18	1,8
40	150	16	110				2,09
50	165	18	125				2,88
65	185	18	145				3,66
80	200	20	160				4,77
100	220	20	180	8			5,65
125	250	22	210				8,42
150	285	22	240		M 20	22	10,4
200	340	24	295				16,5
250	395	26	350	12			24
300	445	26	400	12			30,9
350	505	26	460	16			40,6
400	565	26	515	16	M 24	26	49,4
500	670	28	620	20	M 24	26	75

Diámetro nominal	Brida			Tornillos			Peso de una brida (7,85 Kg/dm3)
	D	b	k	Número	Rosca	d2	Forma B
	D	b	k	Número	Rosca	d2	Kg
15	95	14	65	4	M 12	14	0,72
20	105	16	75				1,01
25	115	16	85				1,23
32	140	16	100		M 16	18	1,8
40	150	16	110				2,09
50	165	18	125				2,88
65	185	18	145				3,66
80	200	20	160	8			4,77
100	220	20	180				5,65
125	250	22	210				8,42
150	285	22	240		M 20	22	10,4
200	340	24	295	12	M 20	22	16,1
250	405	26	355		M 24	26	24,9
300	460	28	410				35,1
350	520	30	470	16			47,8
400	580	32	525	16	M 27	30	63,5
500	715	36	650	20	M 30	33	102
