Estándar americano

Bridas

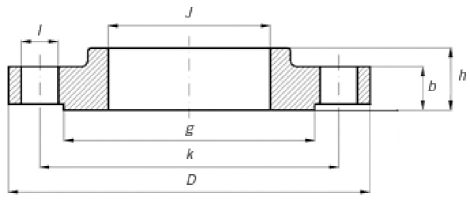

ø	D	b	g	m	J	h	k	Orificios	l	Kg.
1/2″	88,9	11,1	34,9	30,2	22,3	15,9	60,3	4	15,9	0,400
3/4″	98,4	12,7	42,9	38,1	27,7	15,9	69,8	4	15,9	0,700
1″	107,9	14,3	50,8	49,2	34,5	17,5	79,4	4	15,9	0,800
1 1/4″	117,5	15,9	63,5	58,8	43,2	20,6	88,9	4	15,9	1,100
1 1/2″	127,0	17,5	73,0	65,1	49,5	22,2	98,4	4	15,9	1,400
2″	152,4	19,0	92,1	77,8	62,0	25,4	120,6	4	19,0	2,200
2 1/2″	177,8	22,2	104,8	90,5	74,7	28,6	139,7	4	19,0	3,600
3″	190,5	23,8	127,0	107,9	90,7	30,2	152,4	4	19,0	4,100
3 1/2″	215,9	23,8	139,7	122,2	103,4	31,7	177,8	8	19,0	5,200
4″	228,6	23,8	157,2	134,9	116,1	33,3	190,5	8	19,0	5,600
5″	254,0	23,8	185,7	163,6	143,8	36,5	215,9	8	22,2	6,300
6″	279,4	25,4	215,9	192,1	170,7	39,7	241,3	8	22,2	7,500
8″	342,9	28,6	269,9	246,1	221,5	44,4	298,4	8	22,2	12,600
10″	406,4	30,2	323,8	304,8	276,3	49,2	361,9	12	25,4	18,500
12″	482,6	31,7	381,0	365,1	327,1	55,6	431,8	12	25,5	28,000
14″	533,4	34,9	412,7	400,0	359,1	57,1	476,2	12	28,6	36,000
16″	596,9	36,5	469,9	457,2	410,5	63,5	539,7	16	28,6	46,000
18″	635,0	39,7	533,4	504,8	461,8	68,3	577,8	16	31,7	50,000
20″	698,5	42,9	584,2	558,8	513,1	73,0	635,0	20	31,7	64,000
22″	749,3	46,0	641,2	609,6	564,4	79,4	692,1	20	34,9	72,000
24″	812,8	47,6	692,1	663,6	615,9	82,5	749,3	20	34,9	89,000

ø	D	b	g	m	J	h	k	Orificios	l	Kg.
1/2″	95,6	14,3	34,9	38,1	22,3	22,2	66,7	4	15,9	0,700
3/4″	117,5	15,9	42,9	47,6	27,7	25,4	82,5	4	19,0	1,100
1″	123,8	17,5	50,8	54,0	34,5	27,0	88,9	4	19,0	1,400
1 1/4″	133,3	19,0	63,5	63,5	43,2	27,0	98,4	4	19,0	1,800
1 1/2″	155,6	20,6	73,0	69,8	49,5	30,2	114,3	4	22,2	2,600
2″	165,1	22,2	92,1	84,1	62,0	33,3	127,0	8	19,0	3,400
2 1/2″	190,5	25,4	104,8	100,0	74,7	38,1	149,2	8	22,2	4,400
3″	209,5	28,6	127,0	117,5	90,7	42,9	168,3	8	22,2	6,100
3 1/2″	228,6	30,2	139,7	133,3	103,4	44,4	184,1	8	22,2	7,500
4″	254,0	31,7	157,2	146,0	116,1	47,6	200,0	8	22,2	10,100
5″	279,4	34,9	185,7	177,8	143,8	50,8	234,9	8	22,2	12,500
6″	317,5	36,5	215,9	206,4	170,7	52,4	269,9	12	22,2	14,100
8″	381,0	41,3	269,9	260,3	221,5	61,9	330,2	12	25,4	24,800
10″	444,5	47,6	323,8	320,7	276,3	66,7	387,3	16	28,6	37,100
12″	520,7	50,8	381,0	374,6	327,1	73,0	450,8	16	31,7	50,000
14″	584,2	54,0	412,7	425,4	359,1	76,2	514,3	20	31,7	70,000
16″	647,7	57,1	469,9	482,6	410,5	82,5	571,5	20	34,9	90,000
18″	711,2	60,3	533,4	533,4	461,8	88,9	628,6	24	34,9	112,000
20″	774,7	63,5	584,2	584,2	513,1	95,2	685,8	24	34,9	133,000
22″	838,2	66,7	641,2	641,2	564,4	101,6	742,9	24	41,3	197,000
24″	914,4	69,8	692,1	701,7	615,9	106,4	812,8	24	41,3	208,000

ø	D	b	g	m	J	h	k	Orificios	l	Kg.
1/2″	95,2	14,3	34,9	38,1	22,3	22,2	66,7	4	15,9	0,800
3/4″	117,5	15,9	42,9	47,6	27,7	25,4	82,5	4	19,0	1,400
1″	123,8	17,5	50,8	54,0	34,5	27,0	88,9	4	19,0	1,600
1 1/4″	133,3	20,6	63,5	63,5	43,2	28,6	98,4	4	19,0	2,100
1 1/2″	155,6	22,2	73,0	69,8	49,5	31,7	114,3	4	22,2	3,100
2″	165,1	25,4	92,1	84,1	62,0	36,5	127,0	8	19,0	3,700
2 1/2″	190,5	28,6	104,8	100,0	74,7	41,3	149,2	8	22,2	5,400
3″	209,5	31,7	127,0	117,5	90,7	46,0	168,3	8	22,2	7,300
3 1/2″	228,6	34,9	139,7	133,3	103,4	49,2	184,1	8	25,4	8,900
4″	273,0	38,1	157,2	152,4	116,1	54,0	215,9	8	25,4	11,800
5″	330,2	44,4	185,7	188,9	143,8	60,3	266,7	8	28,6	24,500
6″	355,6	47,6	215,9	222,2	170,7	66,7	292,1	12	28,6	29,500
8″	419,1	55,6	269,9	273,0	221,5	76,2	349,2	12	31,7	43,000
10″	508,0	63,5	323,8	342,8	276,3	85,7	431,8	16	34,9	70,000
12″	558,8	66,7	381,0	400,0	327,1	92,1	488,9	20	34,9	86,000
14″	603,2	69,8	412,7	431,8	359,1	93,7	527,0	20	38,1	100,000
16″	685,8	76,2	469,9	495,3	410,5	106,4	603,2	20	41,3	142,000
18″	742,9	82,5	533,4	546,1	461,8	117,5	654,0	20	44,4	175,000
20″	812,8	88,9	584,2	609,6	513,1	127,0	723,9	24	44,4	232,000
22″	869,9	95,2	641,2	666,7	564,4	133,3	777,9	24	47,6	292,000
24″	939,8	101,6	692,1	717,5	615,9	139,7	838,2	24	50,8	330,000
