C/S & ST. ST.

Racores Forjados

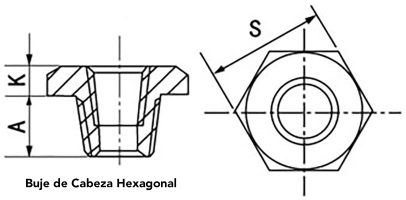

Nps DN		A (min)	Tapones de cabeza cuadrada		Tapones de cabeza redonda		Taco de cabeza hexagonal buje enrasado
Nps DN		A (min)	B (min)	C (min)	D	L (min)	S	K (min)	H (min)
8	1/4	11.0	6	9.5	13	41	16.0	3	6
10	3/8	12.5	8	11.0	17	41	17.5	4	8
15	1/2	14.5	10	14.5	21	44	22.0	5	8
20	3/4	16.0	11	16.0	27	44	27.0	6	10
25	1	19.0	13	20.5	33	51	35.0	6	10
32	1-1/4	20.5	14	24.0	43	51	44.5	7	14
40	1-1/2	20.5	16	28.5	48	51	51.0	8	16
50	2	22.0	17	33.5	60	64	63.5	9	17
65	2-1/2	27.0	19	38.0	73	70	76.0	10	19
80	3	28.5	21	43.0	89	70	89.0	10	21
100	4	32.0	25	63.5	114	76	117.5	13	25

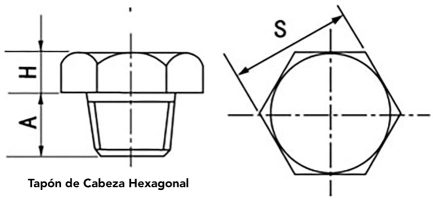

DN	Longitud de la rosca	Tapones de cabeza cuadrada		Tapones de cabeza redonda		Taco de cabeza hexagonal
	Longitud de la rosca	Altura del cuadrado	Anchura de planos	Diámetro de la cabeza redonda	Extremo a extremo	Anchura de planos	Hex altura
	A	B	C	D	L (min)	S	K	H
1/8	9.5	6	7.0	10	35	11.0		6
1/4	11.0	6	9.5	13	41	16.0	3	6
3/8	12.5	8	11.0	17	41	17.5	4	8
1/2	14.5	10	14.5	21	44	22.0	5	8
3/4	16.0	11	16.0	27	44	27.0	6	10
1	19.0	13	20.5	33	51	35.0	6	10
1-1/4	20.5	14	24.0	43	51	44.5	7	14
1-1/2	20.5	16	28.5	48	51	51.0	8	16
2	22.0	17	33.5	60	64	63.5	9	17
2-1/2	27.0	19	38.0	73	70	76.0	10	19
3	28.5	21	43.0	89	70	89.0	10	21
4	32.0	25	63.5	114	76	117.5	13	25
